Прибор цифровой ИВП-АЛСНм-И

РАДЮ.466452.007

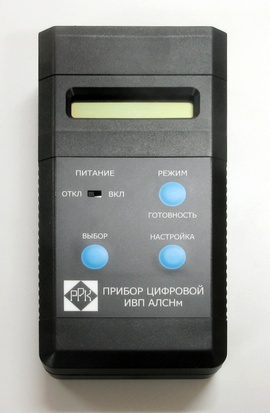

Прибор цифровой ИВП-АЛСНм-И

1. Назначение

1.1 Прибор предназначен для проведения измерений при эксплуатации и ремонте устройств железнодорожной автоматики и телемеханики в цеховых и полевых условиях.

1.2 Прибор обеспечивает измерение и индикацию временных параметров кодовых сигналов АЛСН в виде:

- периодически замыкающихся и размыкающихся свободных контактов КПТ и кодовых реле;

- импульсов напряжения постоянного тока положительной полярности   на обмотках реле, питаемых постоянным током, контактах реле;

- импульсов напряжения переменного тока (в рельсовых цепях, на приёмных катушках локомотива, на обмотках реле, питаемых переменным током и т.п.);

- импульсов переменного тока частотой 25 Гц, 50 Гц и 75 Гц, протекающих по рельсам.

1.3 Прибор обеспечивает измерение и индикацию интервала времени между двумя сигналами «Пуск» и «Стоп», в том числе времени замедления сигнальных и других реле на отпадание якоря, в виде:

-     появления и/или пропадания напряжения переменного тока частотой 50 Гц;

-         появления и/или пропадания напряжения постоянного тока положительной и/или отрицательной полярности;

-         замыкающихся и/или размыкающихся свободных контактов реле.

Прибор обеспечивает измерение интервала времени с любыми комбинациями всех вышеуказанных видов сигналов «Пуск» и «Стоп».

1.4 Прибор обеспечивает :

обнаружение и индикацию наличия несущей частоты 174,38 Гц сигналов АЛС-ЕН;

декодирование и индикацию типа кода сигналов АЛС-ЕН с двукратной фазоразностной модуляцией, модулируемых по первому и второму подканалам шестнадцатью кодовыми комбинациями в виде модифицированного кода Бауэра

1.5 Прибор обеспечивает декодирование типа кода сигналов АЛС-ЕН контактным способом и с помощью внешнего индуктивного датчика и индикацию показателей движения по декодированным сигналам АЛС-ЕН.

1.6 Прибор предназначен для эксплуатации при температуре окружающего воздуха: от минус 20 ° С   до + 40 ° С.



2 Технические данные

2.1 Диапазон измерения временных параметров кодовых сигналов АЛСН: 60 мс – 1999 мс.

2.2 Диапазон рабочих значений амплитуды импульсов кодовых сигналов АЛСН напряжения постоянного тока положительной полярности: 3 В – 100 В.

2.3 Диапазон действующих рабочих значений напряжения импульсов кодовых сигналов АЛСН напряжения переменного тока частотой 25 Гц,   50 Гц и 75 Гц: от 0,2 В до 240 В.

2.4 Диапазон действующих рабочих значений силы тока импульсов переменного тока кодового сигнала АЛСН при измерениях с использованием индуктивного датчика:

- от 0,5 А до 2 А при частоте 25 Гц и 75 Гц;

- от 0,5 А до 15 А при частоте 50 Гц.

2.5 Предел допускаемой основной погрешности измерения длительности элементов кодового сигнала АЛСН не превышает:

- при измерении временных параметров кодовых сигналов АЛСН на свободных контактах реле и обмотках реле в режиме импульсов напряжения постоянного тока   ± 2 мс;

- при измерении временных параметров кодовых сигналов АЛСН на элементах рельсовых цепей в режиме импульсов напряжения переменного тока при частоте сигнального тока 50 Гц и 75 Гц   ± 5 мс;

- при измерении временных параметров кодовых сигналов АЛСН на элементах рельсовых цепей в режиме импульсов напряжения переменного тока при частоте сигнального тока 25 Гц   ± 10 мс;

- при измерении временных параметров кодовых сигналов АЛСН индуктивным методом при частоте сигнального тока 75 Гц   ± 8 мс;

- при измерении временных параметров кодовых сигналов АЛСН индуктивным методом при частоте сигнального тока 25 Гц и 50 Гц   ± 12 мс;

2.6 Входное сопротивление прибора по входу измерения кодовых сигналов АЛСН, не менее: 300 кОм.

2.7 Прибор имеет два режима измерения кодовых сигналов АЛСН:

- режим непосредственного измерения;

- режим измерения с усреднением.

2.8 Диапазон   значений измеряемого интервала времени между двумя сигналами   «Пуск»   и   «Стоп»: от 20 мс до 10 с.

2.9 Диапазон   действующего   значения   напряжения   переменного   тока   частотой   50 Гц   сигналов «Пуск» и «Стоп»: от 3 В до 220 В.

2.10 Диапазон   действующего   значения   напряжения   постоянного   тока   сигналов   «Пуск»   и   «Стоп»: от ± 3 В   до ± 220 В (любой полярности).

2.11 Предел допускаемой основной погрешности измерения интервала времени не превышает: ± 10 мс.

2.12 Входное сопротивление прибора по входу сигнала «Пуск» и входное сопротивление по входу сигнала «Стоп», не менее:   300 кОм.

2.13 Активное сопротивление между входами сигналов «Пуск» и входами сигнала «Стоп» (уровень гальванической развязки),   не менее:   100 МОм.

2.14 Прибор обеспечивает декодирование и индикацию типов кодов сигналов АЛС-ЕН при значениях частоты несущего сигнала (174,38 ± 0,2) Гц.

Прибор обеспечивает индикацию служебной информации (показателей движения) по декодированным сигналам АЛС-ЕН.

2.15 Прибор обеспечивает обнаружение несущей частоты сигнала АЛС-ЕН при значениях частоты (174,38 ± 6) Гц.

2.16 Диапазон напряжений входного сигнала АЛС-ЕН –от 1 В до 150 В.

2.17 Вид входного сигнала АЛС-ЕН – синусоидальный или типа «меандр».

2.18 Входное сопротивление прибора в режиме контроля сигналов АЛС-ЕН, не менее 300 кОм.

2.19. Прибор обеспечивает индикацию на дисплее:

- поступления входного сигнала;

- настройки прибора на вид входного сигнала;

- наименования измеряемого элемента кода и периода кодового   сигнала АЛСН;

- измеренного значения элемента кодового сигнала АЛСН;

- включения режима измерения кодового сигнала АЛСН с усреднением;

- переход состояния сигналов «Пуск» и «Стоп»;

- измеренного значения интервала времени;

- типа кода сигнала АЛС-ЕН;

- показателей движения по декодированным сигналам АЛС-ЕН;

- подключения внешнего индуктивного датчика;

- снижения напряжения автономного источника питания до минимально допускаемого значения.

2.20 Прибор обеспечивает звуковую индикацию прохождения измеряемых и контролируемых сигналов, а также изменения режимов работы прибора.

2.21 Прибор допускает непрерывную работу в нормальных условиях в течение восьми часов с сохранением своих технических характеристик.

2.22 Время установления рабочего режима прибора с момента включения питания, не более 10 с.

2.23 Время измерения временных параметров кодовых сигналов АЛСН с момента подачи сигнала, не более 10 с.

2.24 Прибор обеспечивает измерение временных параметров кодовых сигналов АЛСН в виде импульсов напряжения переменного тока по уровню 0,5.

2.25 Прибор обеспечивает свои технические характеристики при питании его от четырёх гальванических элементов с напряжением каждого элемента от 0,8 В до 1,5 В.

2.26 Ток потребления при номинальном напряжении каждого элемента питания 1,5 В, не более 10 мА.

2.27 Масса прибора, не более: 0,5 кг.

2.28 Габаритные размеры прибора: 200 x 100 x 50 мм.

2.29 Прибор производится в двух исполнениях:

- с датчиками индуктивными – исполнение ИВП-АЛСНм-Е.

- без датчиков индуктивных – исполнение ИВП-АЛСНм-И.



3. Комплект поставки

В комплект поставки прибора входят:

- прибор ИВП-АЛСНм;

- провода соединительные (2 шт.);

- зажимы «крокодил» (2 шт.);

- комплект эксплуатационной документации (3 брошюры);

- комплект элементов питания (4 шт.);

- сумка («визитка») для переноски;

- кабель КТ;

- кабель КД и два датчика индуктивных (только для исполнения ИВП-АЛСНм-Е).
