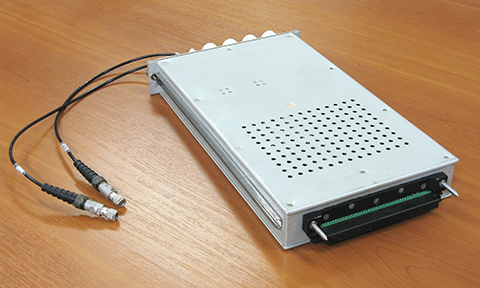

Модуль обработки радиолокационных сигналов
1. Назначение Модуль обработки радиолокационных сигналов предназначен для использования в составе РЛС для двухканального приёма и предварительной цифровой обработки радиосигналов и формирования импульсных сигналов синхронизации устройств РЛС и команд, управляющих режимами работы блоков.2. Состав Модуль содержит два идентичных синхронных канала, содержащих АЦП, устройство цифровой обработки сигналов (ЦОС), синхронизатор, устройство ввода – вывода данных.3. Основные технические характеристики и функции: - число каналов - 2; - входное сопротивления аналоговых входов, Ом - 50; - несущая частота входных сигналов, МГц - 28; - полоса пропускания, МГц - ± 5; - «разрядность» АЦП - 14; - частота дискретизации АЦП, МГц - 112; - динамический диапазон, дБ - 60; - частота опорного сигнала, МГц - 56; Модуль осуществляет преобразование входных аналоговых сигналов в цифровую форму, цифровое разложение радиолокационных сигналов на квадратурные составляющие, цифровое гетеродинирование, интегрирование в каналах дальности и оптимальную цифровую фильтрацию ФКМ сигналов. Выдача данных в сигнальный процессор осуществляется по двум цифровым каналам 16-разрядными комплексными числами. Устройство ЦОС под управлением БЦВМ осуществляет также формирование сигналов синхронизации устройств приёмо-передающего тракта РЛС и формирование команд, управляющих режимами работы блоков РЛС. Обмен информацией с БЦВМ осуществляется по интерфейсу МПИ ГОСТ 26765.51-86. Конструктивно модуль выполнен на базе ячейки БНК1 по ГОСТ Р 51623-2000, имеет габаритные размеры 350х200х40 мм, массу 0,91 кг. Потребляемая мощность не более – 30 Вт. |
